二、 桁架設計的基本原則
1. 桁架的高跨比

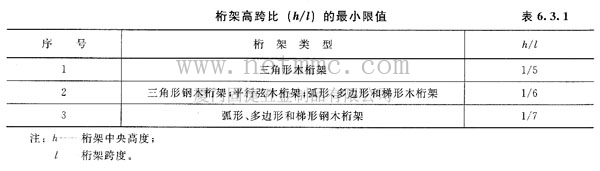

桁架跨度中央的高度h與跨度l的比值稱為高跨比。為保證桁架具有足夠的剛度，按桁架的外形，分別規定木桁架、鋼木桁架高跨比的最小限值如表6.3.1所示。
高跨比值已符合表6.3.1規定的桁架，不必再核算其撓度。
2. 桁架的預起拱度

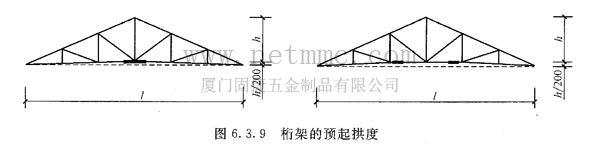

為了消除桁架可見的撓度，不論木桁架或鋼木桁架，皆應在制造時預先向上起拱。起拱度通常取為桁架跨度的1/200。起拱時應保持桁架的高跨比不變，木桁架常在下弦接頭處提高(圖6.3.9)，而鋼木桁架則常在下弦節點處提高。
3. 桁架節間的劃分
桁架節間的劃分原則是：根據荷載、跨度及所用木材強度設計值的大小進行節間劃分，在常用木材規格范圍內，充分利用上弦的承載能力。因為在木桁架的總撓度中，大部分是由節點及接頭處非彈性變形(制造不緊密、干縮變形及橫紋承壓變形等)的累積造成的，若將節間劃分過小，勢必因節點增多而加大桁架的撓度，并使桁架的制造工作量加重。
對于無下弦荷載的鋼木桁架，應盡量擴大下弦的節間長度，減少下弦節點數，這樣，不但可以減小撓度，而且方便施工，節約鋼材。
劃分節間時，還應注意不使斜桿與弦桿的夾角過小，以利構件的工作和制造。
4. 桁架的自重
桁架自重一般可按下列經驗公式估算
式中 gz一一桁架自重的標準值，按屋面水平投影面積計算(kN/m2) ；
l一一桁架跨度。
由于桁架自重在全部荷載中所占的比率很小，故當設計完畢后桁架的實際自重與按上式所估算的自重略有出入時，一般不必進行重算。
為了簡化計算，當僅有上弦荷載時，可認為桁架的自重完全作用在上弦節點處；當上、下弦均有荷載時，則認為自重按上、下弦各半分配。
5. 荷載組合
荷載組合應遵照現行《建筑結構荷載規范》第3. 2. 3及3.2.5條有關規定，當僅有恒荷載或恒荷載產生的內力超過全部荷載所產生的內力的80%時，應遵照表3.4.4注1規定。

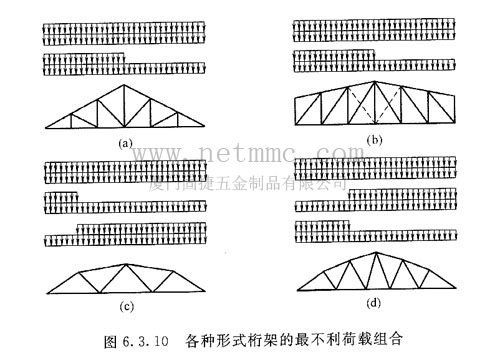

求桁架桿件內力時，恒荷載(包括自重)按全跨分布?；詈奢d除按全跨分布外，尚應根據各種桁架的受力特點，分別按可能出現的不利分布情況進行組合。例如：三角形桁架在半跨活荷載(包括懸掛吊車)作用下(圖6. 3.10a)，中間一對斜腹桿的內力不同，而下弦中央節點處的連接物必須按其水平分力差進行核算；梯形桁架在半跨活荷載作用下（圖6.3.10b），中間腹桿內力可能變號；多邊形桁架或弧形桁架可能在3/4跨及1/4跨（或2/3跨及1/3跨）活荷載的組合下(圖6. 3. 10c、d)，某些腹桿的內力達到其最大值。
屋面活荷載與雪荷載一般不會同時出現，故取二者之較大者與恒荷載進行組合。
在一般桁架坡度小于30°的桁架設計中，對封閉房屋只有當設有天窗時，才需考慮風荷載的不利組合。
6. 內力計算
桁架的內力計算，可假定節點為鉸接。將荷載集中于各個節點上，按節點荷載求得各桿件的軸向力。
節間荷載對上弦桿所引起的彎矩，在選擇桿件截面時再行考慮。
7. 壓桿的計算長度
在結構平面內，弦桿及腹桿取節點中心間的距離。在結構平面外，上弦取錨固檁條間的距離；腹桿取節點中心間的距離。
8. 上弦的計算原則
（1） 當檁條布置在節點處時，除按軸心受壓桿件計算外，尚應驗算在桁架支座偏心達到施工偏差限值時，此種偏心對上弦的不利影響。
（2） 當節點之間布置有檁條時，上弦因節間荷載而承受彎矩，應按壓彎構件計算。
（3） 上弦彎矩的計算：根據木桁架和鋼木桁架的破壞試驗測定，連續上弦的跨間彎矩值接近于按簡支計算的彎矩，而在節點處存在較小的負彎矩。這是由于在桁架承受荷載后，作為連續上弦中間支座的節點隨桁架的變形而產生相應的豎向位移，使其按連續梁作用產生的正彎矩和由于支座位移產生的負彎矩互相抵消之故。據此并考慮偏于安全，連續上弦的彎矩按下述要求計算?？玳g彎矩：按簡支梁計算；節點處支座彎矩設計值：
式中 g和q一一上弦的均布恒載和活載(或雪載)設計值；
l一一桿件的計算長度。
9. 鋼木桁架設計原則
(1) 鋼木桁架形式的選擇
當上、下弦均有荷載時，應選用上、下弦節間一致的豪式桁架(圖6.3.1a、d)。若僅上弦有荷載，則以選用下弦擴大節間的形式(圖6.3.1b、c、e、f)為宜。因為減少下弦節點既能簡化制造、減小桁架的變形，又可以節省鋼材。
(2) 鋼材部分的設計要求
鋼木桁架鋼材部分的設計計算，可按第三、五章有關的規定進行；未作規定者，可參考現行《鋼結構設計規范》計算?？紤]一般工地的焊接條件，應盡量采用較易焊接的Q235鋼材制作。
(3) 鋼下弦的選擇
1) 下弦可采用圓鋼或型鋼(一般用雙角鋼)。當荷載和跨度較小時，以選用圓鋼為宜。因為型鋼受最小截面的限制、不能充分利用其承載能力。當荷載和跨度較大，設有懸掛吊車或房屋的振動較大時，則應采用型鋼。
2) 圓鋼下弦有單根和雙根兩柿。當荷載和跨度較小或不設吊頂時，宜用單根圓鋼。因為單根圓鋼的節點構造處理簡單，同時可避免多根圓鋼之間內力分配不均勻的現象，能充分利用鋼材的承載能力。
(4) 鋼下弦的構造要求
1) 圓鋼直徑應控制在30mm以內，桿端有螺紋的圓鋼拉桿，當直徑大于22mm時，宜將桿端加粗(如焊接一段較粗的短圓鋼)，其螺紋應由車床加工。
2) 圓鋼下弦在拼裝前必須調直，并須設有調整其長度的裝置。一般可在支座節點處用雙螺帽固定并進行調整，必要時，也可用花籃螺栓(擰緊器)來調整。
為防止圓鋼下弦過度下垂，當下弦節點間距大于250d (d為圓鋼直徑)時，應對圓鋼下弦適當加設吊桿，吊桿的間距按圓鋼下弦的長細比不大于1000確定。
3) 型鋼下弦的長細比不宜大于350。

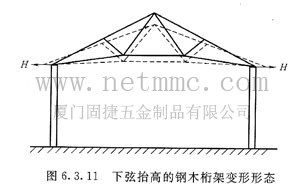

4) 為防止圓鋼下弦拉直伸長對墻體產生推力，不應采用下弦抬高的桁架形式(圖6.3.11)。安裝跨度較大的桁架時，應在桁架一端支座節點的鋼墊板與柱頂鋼板之間放設數根短圓鋼，以允許其向外自由水平滾動，待屋面構件和瓦材安裝完畢后，再將短圓鋼與柱頂鋼板焊牢。此時應注意檢查支座反力作用點的位置與設計是否相符；必要時要作適當調整。

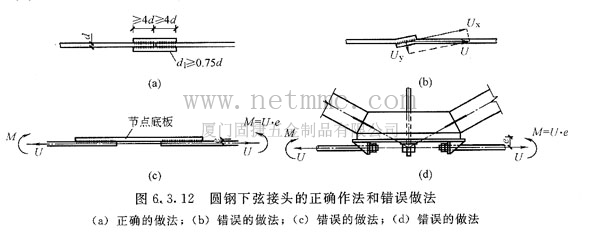

5) 圓鋼接長宜用對接焊或雙幫條焊(圖6. 3. 12a) 。在接頭的每一側，幫條的長度一般應不小于4d (d為圓鋼下弦的直徑)。幫條的直徑應不小于0.75d。不應采用搭接焊（圖6. 3. 12b）或?qū)A鋼單側焊在節點板上(圖6. 3. 12c)，以免在圓鋼和焊縫中產生附加應力。當采用閃光對焊時，焊接工藝和質量驗收，應符合現行《鋼筋焊接及驗收規程》中的有關規定。
6) 雙圓鋼和雙角鋼下弦的兩肢之間，每隔一定距離要加焊綴條。
(5) 節點設計原則
1) 設計節點時除應使各桿件的軸線匯交于一點外，尚應防止形成局部偏心(圖6. 3. 12d)而產生附加應力。
2) 節點中的受力鋼板和焊縫均應根據計算確定其尺寸。一般以選用6~10mm厚的鋼板為宜。焊縫厚度不應大于鋼板和型鋼的厚度，且不大于6mm。
3) 當鋼板因受彎需要過大的厚度時，可采用加肋的辦法來解決，或改用合適的型鋼。 這樣就可以避免鋼板型號過多。
4) 應盡量使構造鋼板與受力鋼板相結合，以節約鋼材。
(6) 全部鋼構件均應涂刷防銹漆，并定期檢查，進行維護。在銹蝕比較嚴重的地區應特別注意加強維護工作。
